مواصفات قياسية معلنة لكل عائلة منتجات
كل صنف في الكتالوج مُعرَّف بمواصفته القياسية ومقاسه وسماكته ووزنه. الجداول أدناه منقولة من الكتالوج الرسمي للمصنع، وتُحدَّث عند صدور نسخة جديدة.
ما الذي تُصنَّع وتُختبر عليه منتجاتنا؟
- مواسير الضغط والمياه UPVC

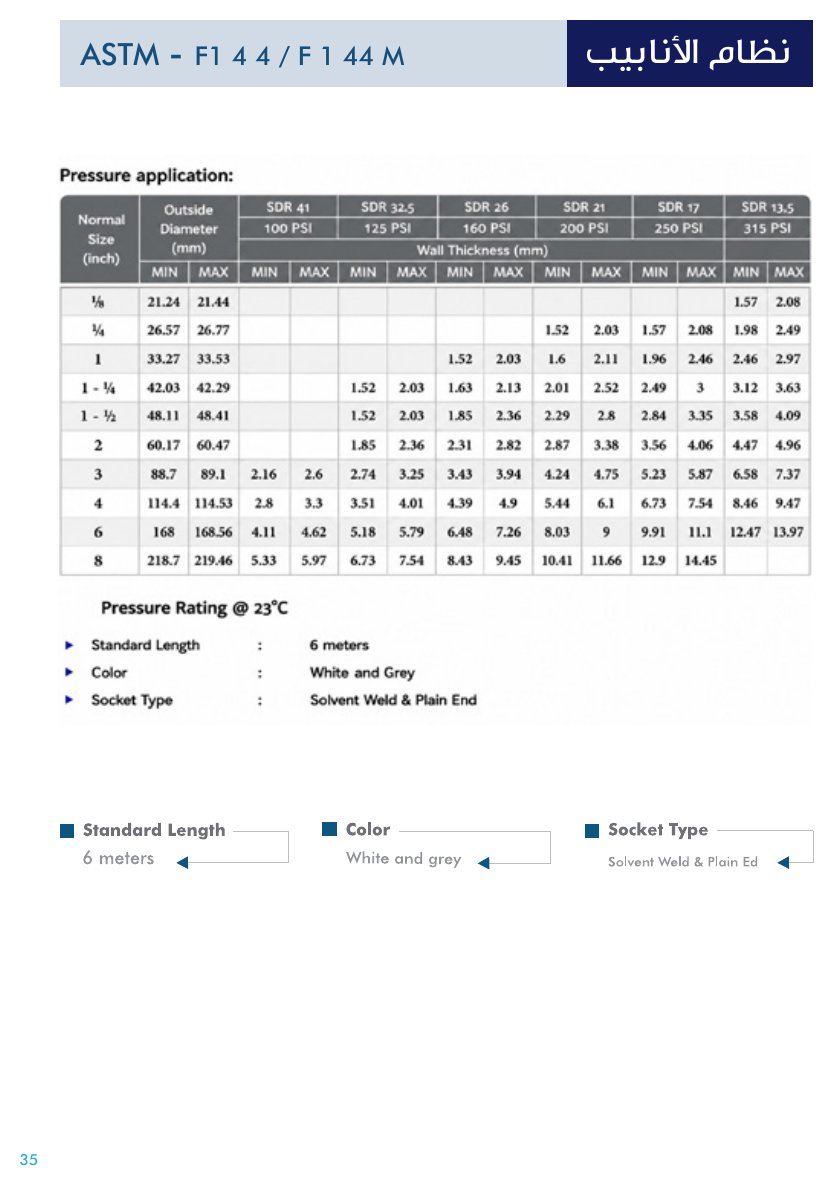

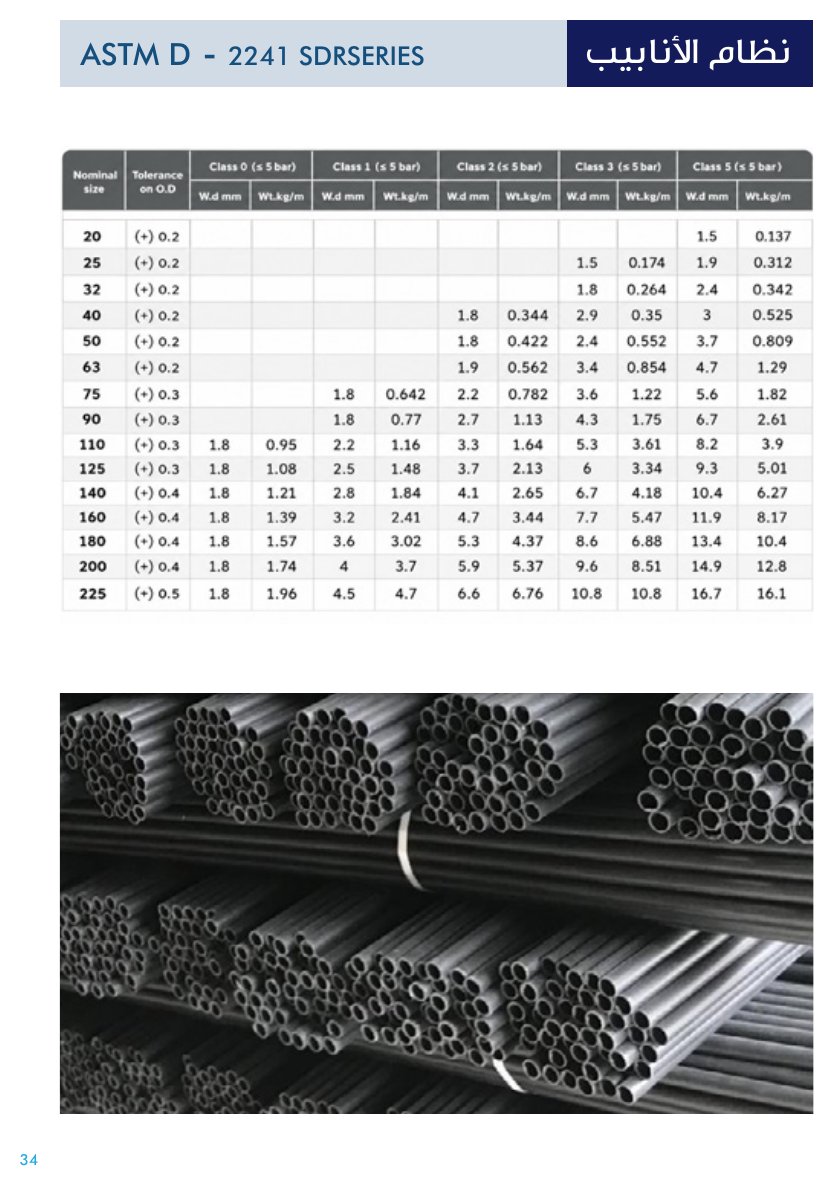

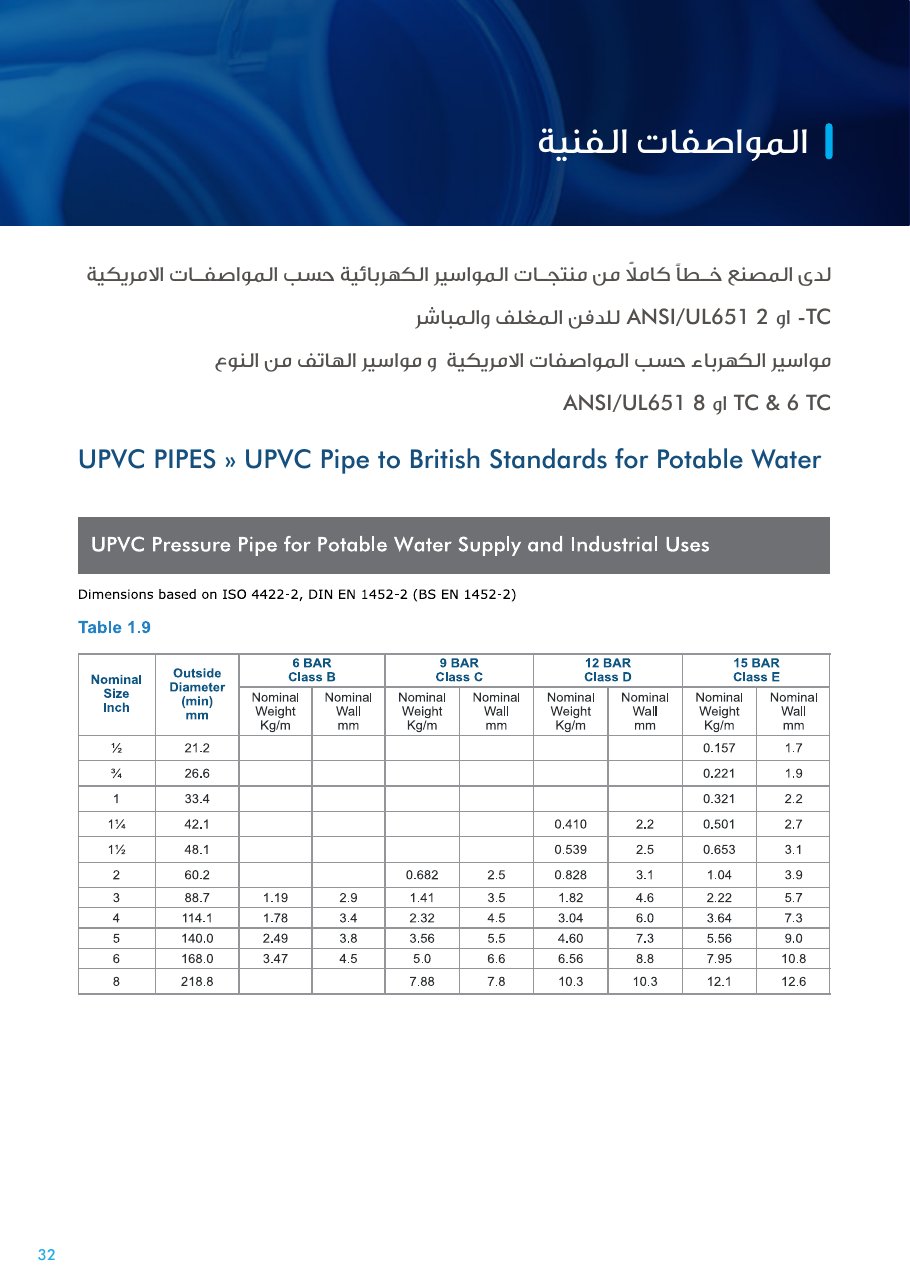

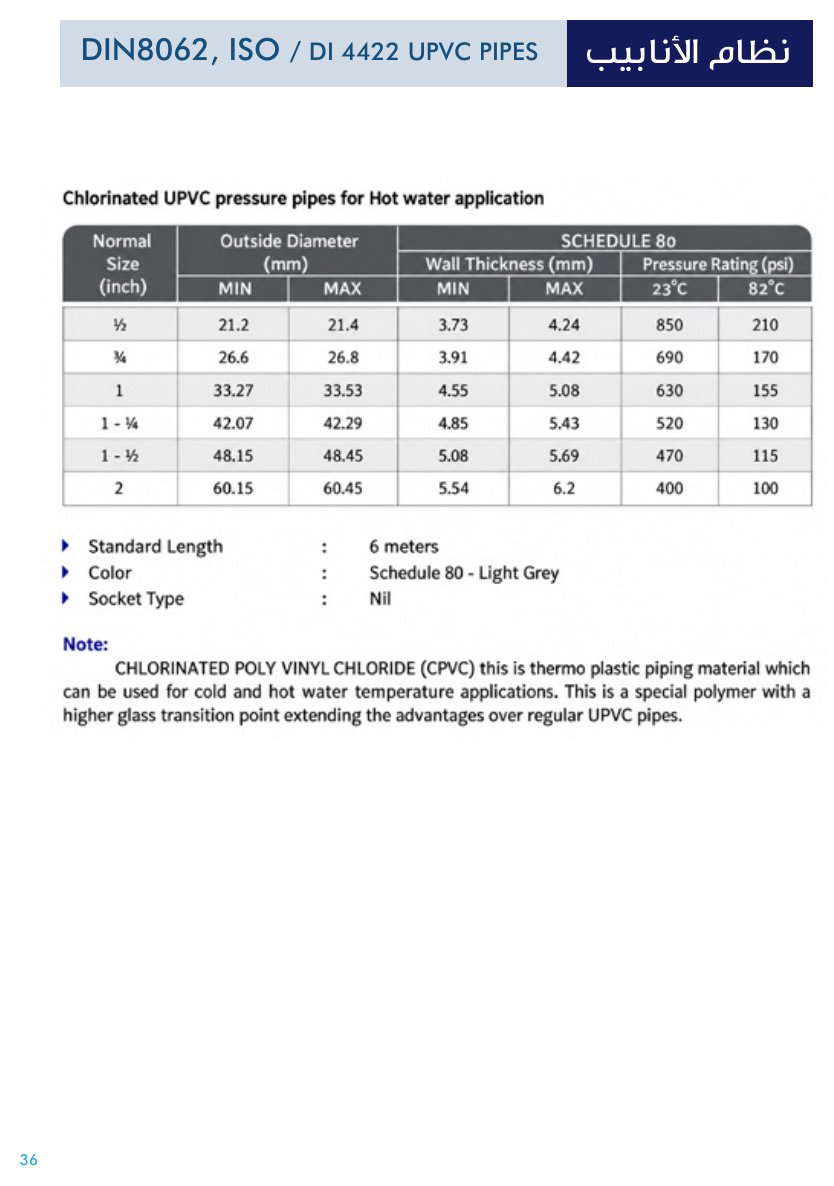

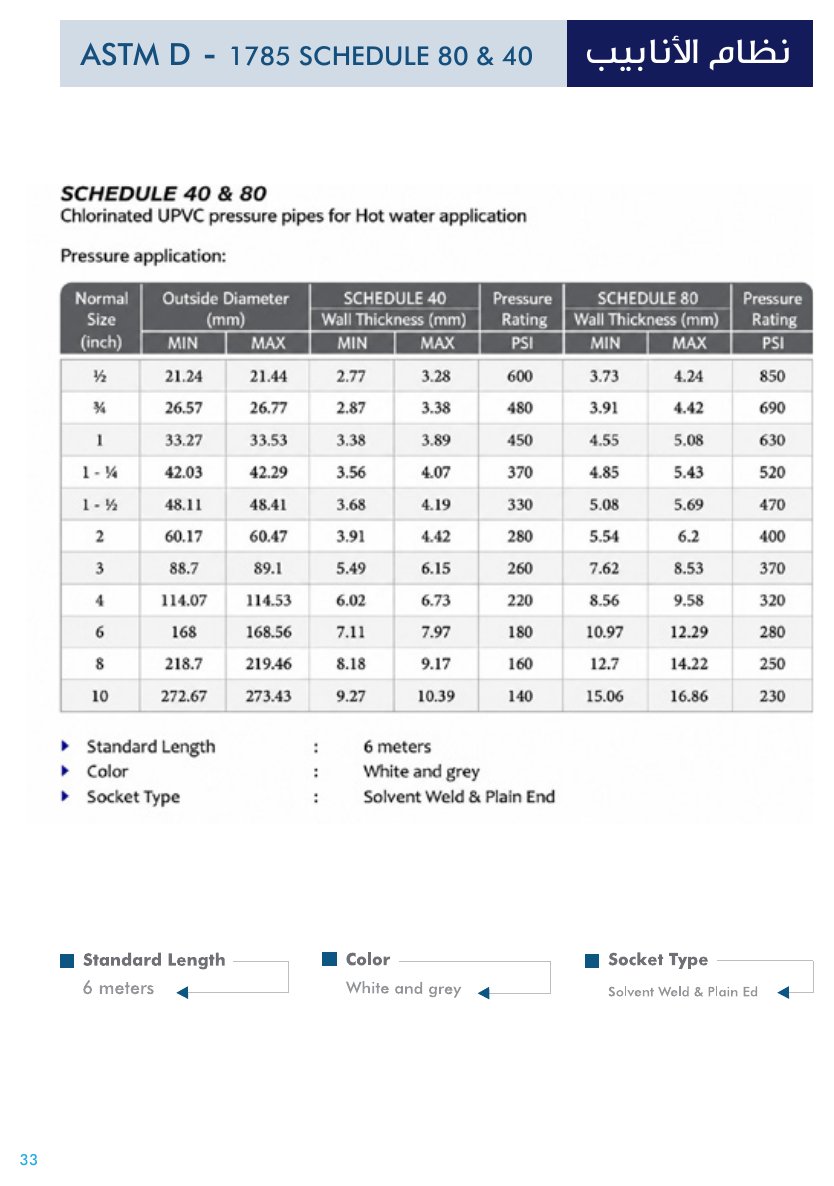

- ASTM D1785 (Schedule 40 / 80) · ASTM D2241 (SDR) · DIN 8062 / ISO 4422 · BS 3506 (Class B, C, O) · SASO 14-15 المكافئة لـ DIN 8061/8062 (Class 2–5: 4 / 6 / 10 / 16 بار)
- الكوندويت الكهربائي

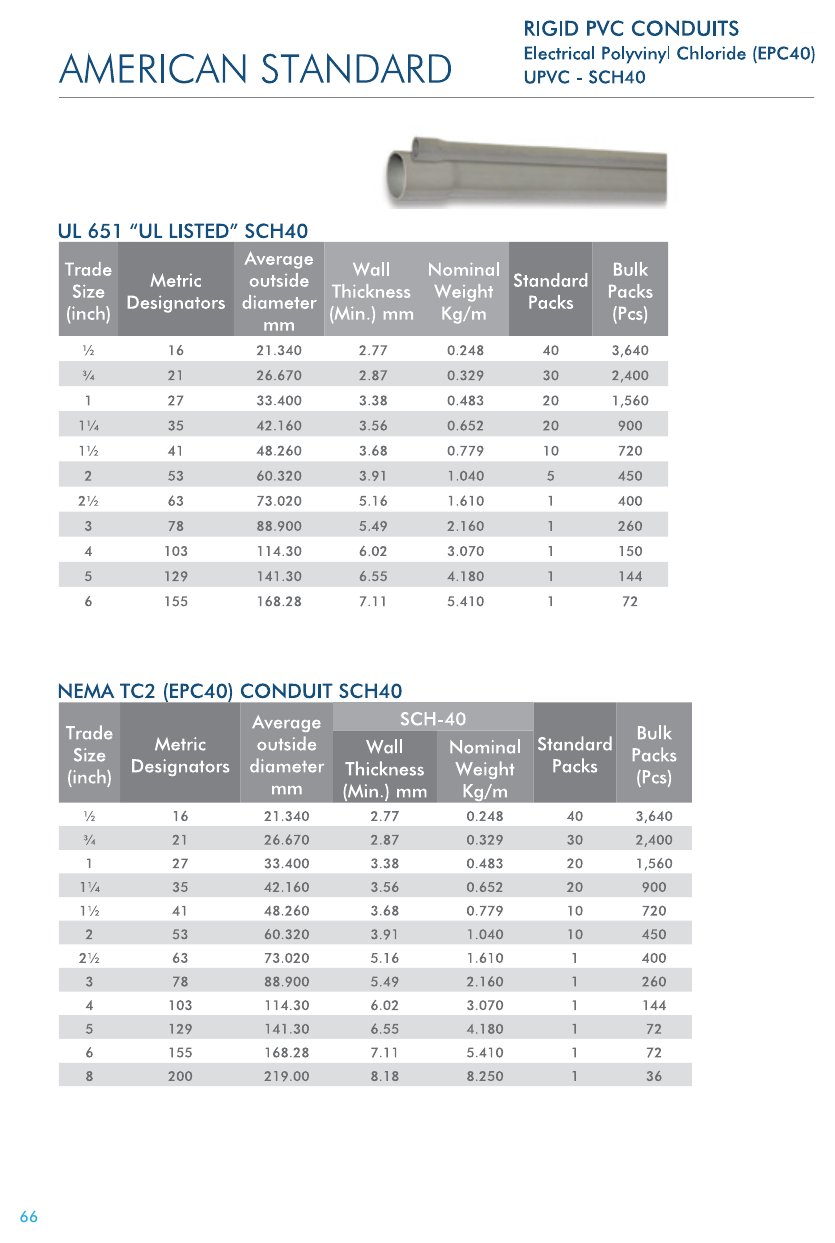

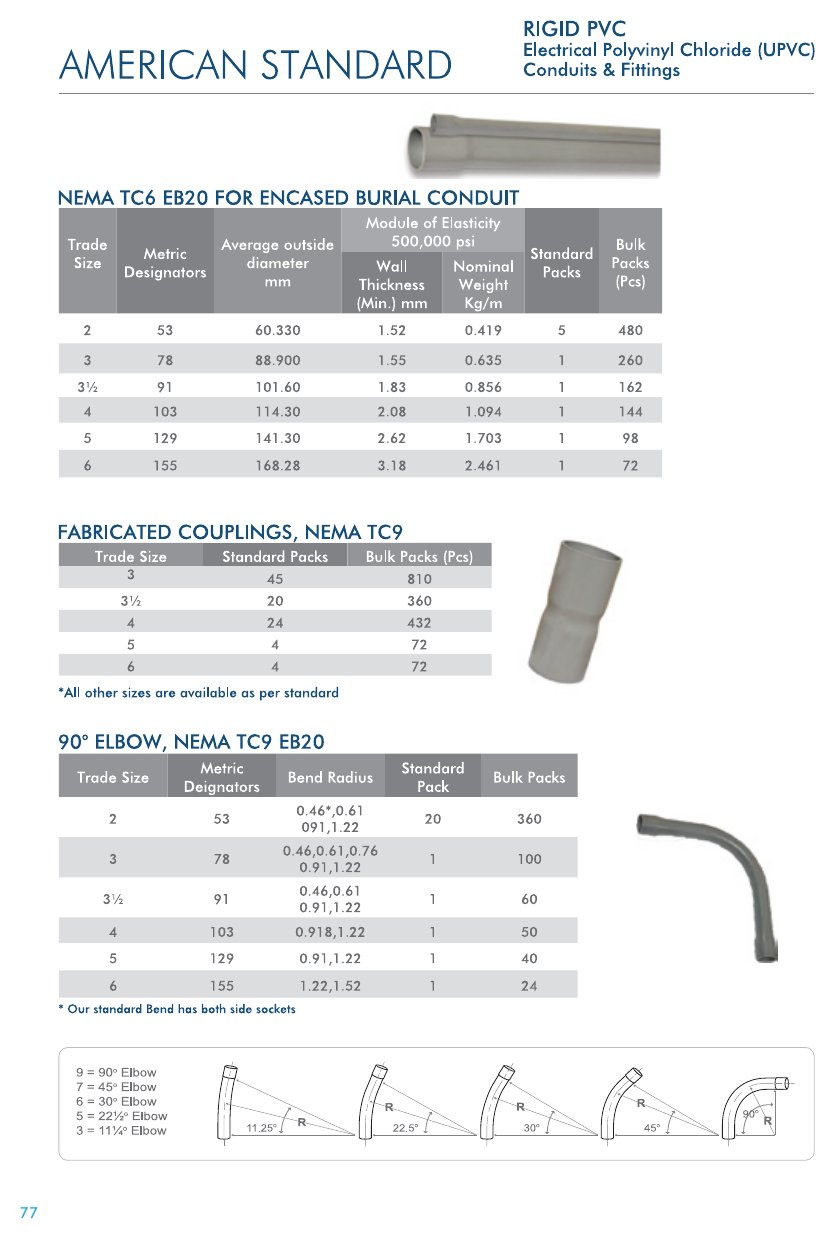

- NEMA TC-2 (EPC-40 / EPC-80) · ANSI/UL 651 · NEMA TC-6 & TC-8 للدفن المغلّف والمباشر (EB / DB)
- القطع والتوصيلات الكهربائية
- NEMA TC-3 لقطع الكوندويت الصلب · NEMA TC-9 لقطع كوندويت الدفن
- مواسير الكهرباء وفق المواصفات الأوروبية

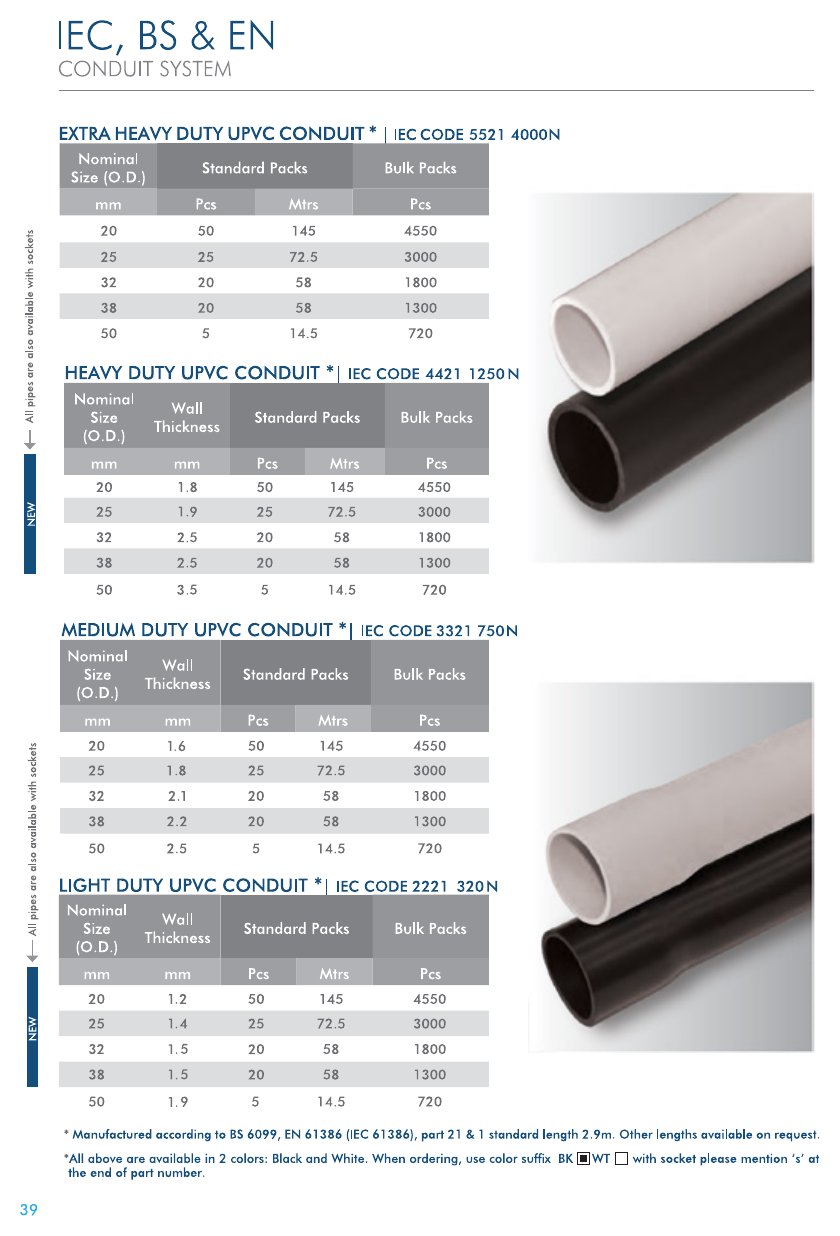

- IEC / EN 61386 (BS 6099 سابقاً) — درجات التحمّل: Light Duty 2221 · Medium Duty 3321 · Heavy Duty 4421 · Extra Heavy Duty 5521، ضمن مدى حرارة من −5 إلى 60 درجة مئوية
من الكتالوج الرسمي — صفحة لكل نظام أنابيب
اضغط على أي جدول لفتحه بالحجم الكامل. القيم (القطر الخارجي، سماكة الجدار، الوزن للمتر، ضغط التشغيل) هي قيم المواصفة القياسية المطبّقة.
الكتالوج الكامل (90 صفحة) يضم جداول القطع والتوصيلات والملحقات لكل مواصفة — صفحة الكتالوج.
كيف نضمن مطابقة كل تشغيلة؟
- على خط الإنتاج
- مراقبة القطر الخارجي وسماكة الجدار والطول على كل تشغيلة وفق المواصفة المطبّقة على الصنف.
- قبل الشحن
- يُختار الأنبوب طبقاً للمواصفة القياسية وأساس الاستخدام، وتُلصق بطاقة على كل ربطة تفيد باجتياز المنتج للاختبارات.
- أنظمة الإدارة
- المصنع حاصل على شهادتي ISO 9001:2015 (إدارة الجودة) وISO 45001:2018 (السلامة والصحة المهنية)، والنسخ المجددة تُنشر في صفحة التسجيلات والوثائق فور استلامها.
- ملفات المواصفات لكل صنف
- تُضاف إلى صفحة الصنف عند توفرها من المصنع. لحين ذلك، الكتالوج هو المرجع الفني المعتمد.
حماية المنتج تبدأ من لحظة الاستلام
النقل من المصنع
تُحزَّم الأنابيب بإطار خشبي وتوضع بطريقة تبادلية من الرأس للذيل لتسهيل التحميل. يُحدَّد عدد الأنابيب في كل ربطة حسب القطر وفق جداول المواصفة. عند الإنزال في الموقع لا تُفرَّغ مباشرة، بل بواسطة رافعة أو بطريقة تبادلية، ويوزَّع الذيل على قطع خشبية لا تتجاوز المسافة بينها مترين لتفادي الانبعاج.
التداول داخل الموقع
تجنّب صدم الأنابيب أو تعريضها لحرارة الشمس المباشرة، وعدم تركها طويلاً على حافة الخندق. نظراً لوزنها يُتوخّى الحذر عند الرفع والإنزال اليدوي، مع التأكد من خلو منطقة التحميل من مسامير أو حواف حادة، ويُفضَّل استخدام ألواح خشبية كقواعد حماية. تُحفظ حلقات التوصيل بعناية.
التخزين طويل الأمد
في مخزن أو تحت مظلة بعيداً عن أشعة الشمس المباشرة، على أرض مستوية أو على قطع خشبية، بترتيب تبادلي بين كل طبقة والتي تليها، على ألا يتجاوز ارتفاع الرصّة بين الدعامات خمسة أمتار.
التركيب وفق كود البناء السعودي
تُتَّبع تعليمات تصميم وتنفيذ خطوط شبكات المياه والشرب والصرف الصحي، وتعليمات استشاري المشروع بشأن نوع التربة وعمق التمديد وتهيئة التربة أسفل الأنبوب وأعلاه. قبل التركيب تُنظَّف الحلقة المطاطية والأنبوب جيداً، ويُتأكَّد من دخول الذيل في الرأس واستقامة الماسورتين، مع استخدام شحم التركيب المخصص.
تفاصيل الضمان وإجراءات الاختبار تُعتمد من المصنع في عرض السعر الرسمي لكل مشروع.
